Kanäle

°

	Kanal   Ref-Kanal   V-Aufgabe   ∘ Strich ∘     nix
Senden: A V S a' s' ∘ a t   Empfangen: S V A   V-Aufg: sS sA rT rS     nix	Senden: A V S a' s' ∘ a t   Empfangen: S V A   V-Aufg: sS sA rT rS     nix

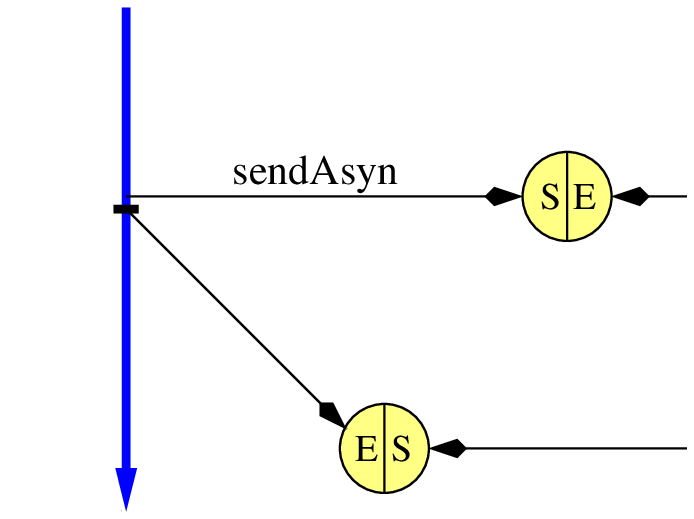

IAD sendAsyn	IAD sendTry
Kanal
Menge SN für Tupel aus (Sender, Nachricht). Sender optional, Nachricht als Verweis. Menge EP für Tupel aus (Empfänger, Puffer). Empfänger optional, Empfangspuffer als Verweis. Kanalpuffer für Nachrichten Eine Nachricht liegt rum, obwohl sie zugestellt werden könnte. Also beide Mengen enthalten ein Element. Wenn Menge SN nicht leer, dann Menge EP leer.
Referenz-Kanal
Menge SN für Tupel aus (Sender, Nachricht). Sender optional, Nachricht als Verweis. Menge EP für Tupel aus (Empfänger, Puffer). Empfänger optional, Empfangspuffer als Verweis. Eine Nachricht liegt rum, obwohl sie zugestellt werden könnte. Also beide Mengen enthalten ein Element. Wenn Menge SN nicht leer, dann Menge EP leer.
Senden asynchron	Empfangen asynchron
Menge EP ist leer? Ja:     Beschreibung für Wertablage Nachricht in Kanalpuffer kopieren ( - ,Kopie) in Menge SN legen Nein: (E,P) aus Menge EP nehmen Nachricht in P kopieren   E deblockieren falls vorhanden	Menge SN ist leer? Ja:   ( - ,Puffer) in Menge EP legen Nein: (S,N) aus Menge SN nehmen N in Puffer kopieren Kanalpuffer von N freigeben falls benutzt S deblockieren falls vorhanden
Senden synchron	Empfangen synchron
Menge EP ist leer? Ja:     Beschreibung für Referenzablage Aufrufer blockieren (Aufrufer,Nachr.) in Menge SN legen Nein: (E,P) aus Menge EP nehmen Nachricht in P kopieren   E deblockieren falls vorhanden	Menge SN ist leer? Ja: Aufrufer blockieren (Aufrufer,Puffer) in Menge EP legen Nein: (S,N) aus Menge SN nehmen N in Puffer kopieren Kanalpuffer von N freigeben falls benutzt S deblockieren falls vorhanden
Senden versuchend	Empfangen versuchend
Menge EP ist leer? Ja: Misserfolg melden Nein: (E,P) aus Menge EP nehmen Nachricht in P kopieren   E deblockieren falls vorhanden Erfolg melden	Menge SN ist leer? Ja: Misserfolg melden Nein: (S,N) aus Menge SN nehmen N in Puffer kopieren Kanalpuffer von N freigeben falls benutzt S deblockieren falls vorhanden Erfolg melden
Ungewöhnliche Kombinationen beim Senden...
Senden asynchron (Ref)	Senden synchron (Wert)
Menge EP ist leer? Ja:     Beschreibung für Referenzablage   ( - ,Nachr.) in Menge SN legen Nein: (E,P) aus Menge EP nehmen Nachricht in P kopieren   E deblockieren falls vorhanden	Menge EP ist leer? Ja:     Beschreibung für Wertablage Aufrufer blockieren Nachricht in Kanalpuffer kopieren (Aufrufer,Kopie) in Menge SN legen Nein: (E,P) aus Menge EP nehmen Nachricht in P kopieren E deblockieren falls vorhanden
V-Aufgabe: Kanal mit Puffer
Menge NP für Tupel (Nachrichtenreferenz, Prozess). Initial leer. Prozess darf null sein. Menge ZP für Tupel (Zielreferenz, Prozess). Initial leer. Prozess darf nicht null sein. Pufferspeicher PS für Nachrichten, Größe begrenzt. Initial leer. Sowohl NP als auch ZP enthalten ein Element. PS enthält eine Nachricht, die NP nicht referenziert.
Senden synchron	Empfangen versuchend
Nachricht zu groß? ⇒ Abbruch mit Fehler ZP enthält Element? Ja: Tupel (Zielreferenz, Prozess) aus ZP nehmen Nachricht in Zielbereich kopieren Prozess deblockieren Nein: Aufrufer blockieren (Nachrichtenreferenz, Aufrufer) in NP legen	NP enthält Element? Ja: Tupel (Nachrichtenreferenz, Prozess) aus NP nehmen Nachricht in Zielbereich kopieren Prozess deblockieren, falls nicht null Nachricht in PS freigeben, falls von dort Erfolg melden Nein: Misserfolg melden
Senden asynchron	Empfangen synchron
Nachricht zu groß? ⇒ Abbruch mit Fehler ZP enthält Element? Ja: Tupel (Zielreferenz, Prozess) aus ZP nehmen Nachricht in Zielbereich kopieren Prozess deblockieren Nein: Nicht genug Platz in PS? ⇒ Abbruch mit Fehler Nachricht in PS kopieren (Kopiereferenz, null) in NP legen	NP enthält Element? Ja: Tupel (Nachrichtenreferenz, Prozess) aus NP nehmen Nachricht in Zielbereich kopieren Prozess deblockieren, falls nicht null Nachricht in PS freigeben, falls von dort Nein: Aufrufer blockieren (Zielreferenz, Aufrufer) in ZP legen
